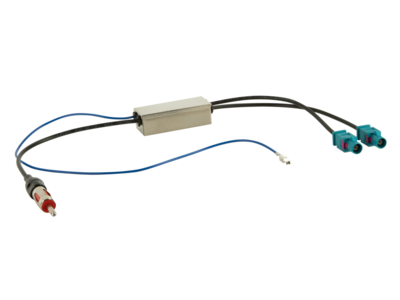

ACV 1524-07-1

Hinweis:

blau: +12V geschaltet Antennenremote

Fahrzeuge mit einer Zweiantennenanlage

Bei Empfangsproblemen:

Empfang mit OEM Gerät prüfen
Antennenkabel und Antennendapter auf Durchgang prüfen
+12V Phantomspeisung Adapterausgang prüfen
+12V Antennenremotealternativbelegung mit OEM Gerät prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Technische Daten:

+12V Phantomspeisung

Anschluss: Fakra Z(m)(x2) > DIN(m)
Länge: 20 cm

Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40%iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Drähten / verzinnt / Cu ETP 1 gem. EN 13602
Mantel: PVC / bleifrei

Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazität bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkürzungsfaktor: ca. 66%
Schirmdämpfung: 75 dB min.

Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d

Für folgende Anwendung:

Antenne > Radioanschluss Adapter
