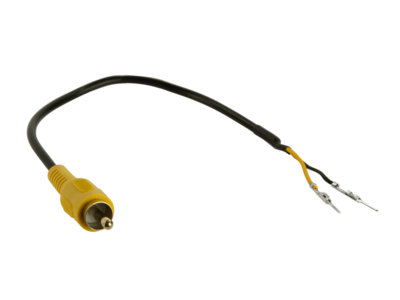

ACV 771000-2000

Hinweis:

Anschluss: 52 Pin Fiat Kontakte
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb

gelb: Video+
schwarz: Video-

Belegung vor Installation durch Messen auf Richtigkeit prüfen

Fahrzeuge mit 52 Pin Fiat Stecker OEM Rückfahrkamera Belegung:
rot: Pin 31 Video+
weiß: Pin 32 Video -
schwarz: Pin 33 Schirmung

Fehlerbehebung bei flackendem Kamerabild: Schirmung Pin 33 mit Massekontakt belegen

Ford Fahrzeuge mit 32 Pin Ford Stecker OEM Rückfahrkamera Belegung:
Pin 14: Video+
Pin 25: Video-

Fehlerbehebung bei flackendem Kamerabild: Anschluss Video-  Pin 25 auf Pin 24

Für folgende Fahrzeuge:

Alfa Romeo
Alfa 4C (960) 01/2014 - 08/2018
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018

Citroen
Citroen Jumper (250) 05/2014 - 2024
Citoren Relay (250) 2014- 2024

Dodge
Dodge Durango 2014 - 2015
Dodge RAM Promaster 2014 - 2015
Dodge RAM Promaster City 2015 - 2021
Dodge Ram 2013 - 2018

Fiat
Fiat 500 (ZAF 312) 07/2015 - 2024
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat 500X (ZAF 334) 01/2015 - 08/2018
Fiat 500X (ZAF 334) 09/2018 - 2024
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021

Ford
Ford Fiesta (JHH) 06/2017 - 03/2022
Ford Fiesta (JHH) 03/2022 - 2024
Ford Transit (FAC/FAD) 06/2019 - 2024
Ford Transit Connect (PJ2) 06/2018 - 2024
Ford Transit Custom (FAC/FAD) 01/2018 - 06/2023
Ford Transit Custom (FAC/FAD) 07/2023 - 2024

Iveco
Iveco Daily 2019 - 2024*

Jeep
Jeep Grand Cherokee (WK) 06/2013 - 12/2016
Jeep Renegade (BU) 10/2014 - 08/2018
Jeep Renegade (BU) 09/2018 - 10/2020

Opel
Opel Movano Cargo C (Y) 10/2021 - 2024

Peugeot
Peugeot Boxer (Y) 09/2014 - 2024

*Fahrzeuge mit Hi-Connect OEM Touchscreen Gerät

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
